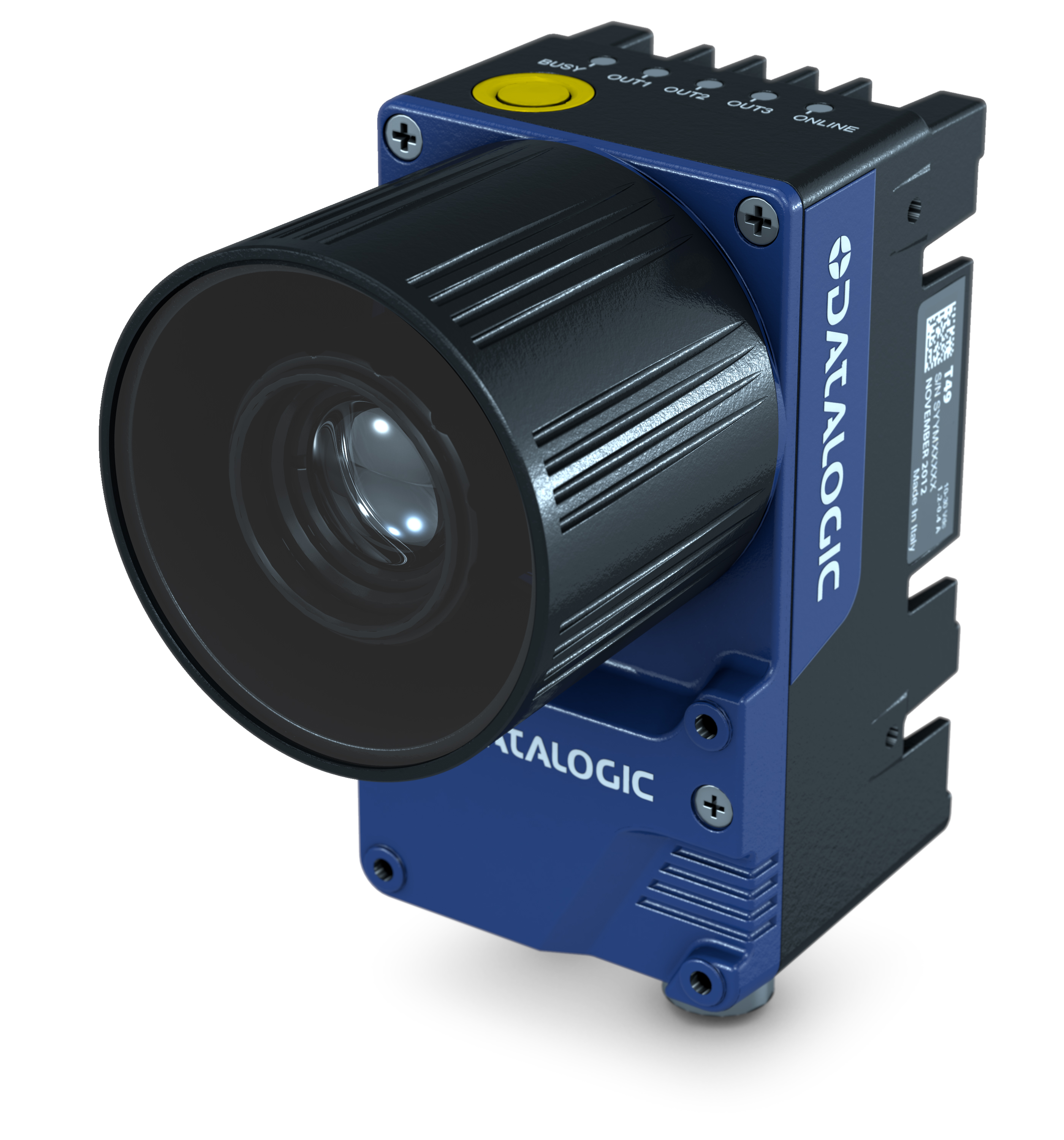

IMPACT Tシリーズ

高解像度カメラを搭載したプロセッサ一体型の画像検査装置
  • カメラ一体型のマイクロプロセッサ
  • アイコンフローチャートの視覚的にわかり易いプログラム
  • 新開発の検査アルゴリズムにより、高性能の検査が可能
  • 多種多様なアプリケーションに対応
  • リアルタイムにオペレーションが可能なハードウェア
  • 30万画素、200万画素、500万画素の3種類
型式 IMPACT  Tシリーズ
プロセッサー 1.1 GHz 寸法 123x60x101mm
重量 539g
I/O(入出力) 入力×2(トリガー×1;イベント×1)
供給電源 10 - 30 VDC/1.2A Max.
動作温度 0〜45℃以内 IP65 出力×2
通信 イーサネット 10/100/1000 Mbps GIGE ストロボ出力 ×1
シリアル 2400 - 115200 Baud Rate カメラ T40: 640x480 ピクセル 最大60フレーム/秒
T47: 1600x1200 ピクセル 最大15フレーム/秒
T49: 2448x2050 ピクセル 最大15フレーム/秒

ソフトウェア
Inspection Builder
面積測定 テンプレート Activeコントロール
OCR/OCV シリアル/TCP/IP キャリブレーション機能
形状認識検査 自動調光機能 イーサネット/IP
サブピクセル測定 Data Matrix シミュレーション機能
Morphology Basic レンズ収差補正
フィルタリング コントラスト
(C) copyright 2005-2017 OPTIMA-TECH CO., LTD.

≫外形寸法図
