溶接欠陥検査システム VIROwsi

VITRONIC
  製品トップ
溶接検査 VIROwsi
3Dボディスキャナ VITUSsmart
(C) copyright 2005.OPTIMA-TECH CO., LTD.

溶接種 アーク、レーザー、エレクトロンビーム
溶接材料 アルミニウム、鉄、SUS等
アプリケーション ホイール検査、サスペンションフレーム、ボディーパーツ
フロント車軸、パイプ等
欠陥検出 ブローホール、スパッタ、アンダーカット、溶接ズレ、溶け落ち、
溶接飛びビード長、ビード幅、ビード高さ、ビード面積等
導入実績

Audi BMW Daimler BAK Boysen Benteler
Fergat Lemmerz(Spanien)Magnetto Wheels (Fergat)
Isringhausen
Sudrad Total 170以上

NEW

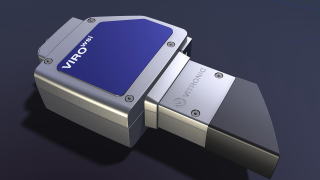

HDR センサー

アーク溶接用

レーザー溶接用
サイズ 62mm(43mm) ×122mm(68mm)×243mm 60mm×100mm×171.5mm 60mm×100mm×171.5mm
重量 1.5kg 1.3kg 1.3kg
レーザークラス クラス3B クラス3B クラス3B
出力パワー 40mW 40mW 40mW
波長 λ 660nm 660nm 660nm
NODH(安全距離) 900mm 900mm 900mm
測定範囲(視野) 30mm×40mm 30mm×40mm 8mm×8mm
設置距離
(Working Distance)
約57mm 約 72mm 約 36mm
解像度(w×h) 約28μm × 49μm 約 35μm×50μm 約 10μm×15μm
取り込み周波数 3Dモード:345Hz〜1856Hz
2D/3Dモード:173Hz〜604Hz
450Hz − 2805Hz 450Hz − 2805Hz
トップページ 製品情報 会社概要 お問い合わせ リンク
専用ラック&モニター 粉塵、温度対策の為、右図のラックタイプを用意
ラックなしタイプも有り
ソフトウェア処理用PC Vitronic専用ソフトウェアVIROwsiを使用
エアコン ラック内の温度を調節
PLC、レーザーセーフティースイッチ ラック内に装備
供給電圧 230V/100V: 50Hz/60Hz
入出力IO モジュール追加によりカスタマイズ可能

<システム仕様>

<センサースペック>

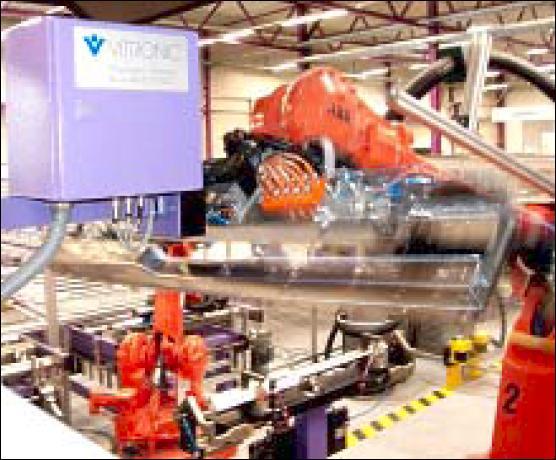

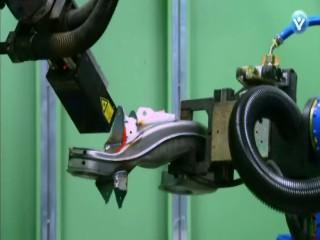

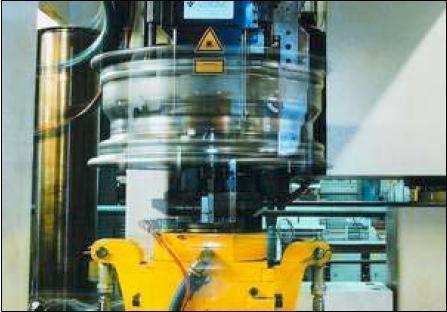

<アプリケーション例>
